南京睿督公司分享澳洲防火电缆AS/NZS 3013 WS52W耐火试验温度曲线
作者:admin    发布于:2024-11-07 09:49:10    文字:【】【】【

防火电缆在澳洲使用需要符合澳标AS/NZS 3013 WS52W耐火等试验要求Fire resistant: AS/NZS3013 (WS52W)。电缆厂家十分关注AS3013耐火试验温度曲线问题,与产品设计相关。
南京睿督公司已协助国内线缆工厂取得澳洲NATA资质的AS/NZS 3013 WS52W电缆耐火冲击机械性能检测及等级证书,关于电缆AS/NZS 3013 WS52W耐火试验温度曲线请咨询南京睿督公司工程师,咨询电话:025-8658 3475。

澳洲AS/NZS3013 WS52W等级及要求

澳洲AS/NZS3013对耐火电缆具体耐火等级进行详细的划分。例如AS/NZS3013代号:WS52W。WS-wiring system(接线系统),第二个数字代表着耐火时间:5代表120分钟耐火试验。第三个数字代表线缆系统在受到冲击与剪切时机械保护程。第四个字母W的意思是water(水),也就是要对电缆进行喷淋试验来验证线路的完整性。喷水试验是在燃烧试验之后进行的。喷水时间为180秒,燃烧条件为1050℃,120分钟。

AS/NZS 3013 is a classification system which defines the performance of a Wiring System (WS). The classification system prefix is 'WS' followed by two numerals and cables are subected to fire at 1050℃ from 15mins to 120mins meawhile Impact Test from 2.5J to 5000J and Cutting Test from 0.3kN to 5.0kN about the level of protection range from light duty to extremely duty.

澳洲AS/NZS3013耐火试验/温度曲线

电缆放在电缆架上,然后悬吊在一个混凝土楼板下面,面对火源燃烧120分钟。在此过程中,电缆是通电的,需要监测电路的回路通畅与否。紧接着,样板又会安装到喷淋设备上,喷水3分钟,也需要监测电路是否通畅。

澳洲AS/NZS3013冲击切割测试

电缆被设定在三种不同的温度环境下进行撞击测试,需要监控电路是否通畅。使用专用刀具进行逐步加压切割测试,记录切断电路的最大力量。

澳洲AS/NZS3013标准名称

AS/NZS3013 Electrical installations-Classification of the fire and mechanical performance of wiring system elements
AS/NZS 3013 电气装置—配线系统元件的防火和机械性能分类,南京睿督提供澳洲NATA资质的AS/NZS 3013 WS52W电缆耐火冲击机械性能检测及等级证书。

澳洲AS/NZS3013适用范围

本标准规定了配线系统元件的分类。根据配线系统的能力分为:

(a)在着火条件下保持电路完整性规定的时间;
(b)保持电路完整性,以防止出现指定严重程度的机械损坏。

例如,WS52W 额定电缆将具有以下特性;
·WS – 适合包含在布线系统中
·5 - 在火灾条件下具有 120 分钟(两小时)的电气性能(电路完整性)
·2 - 在正常使用期间提供中等水平的冲击损坏保护
·W – 暴露于高架洒水喷头的水后具有电气性能(电路完整性)

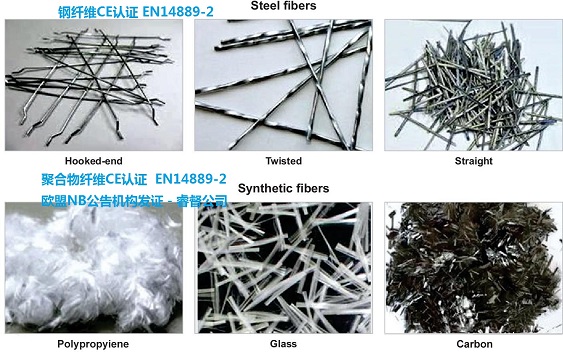

钢纤维CE认证 40%.jpg
